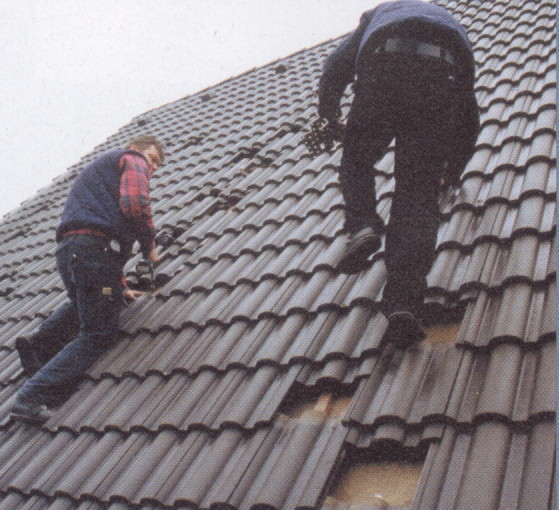

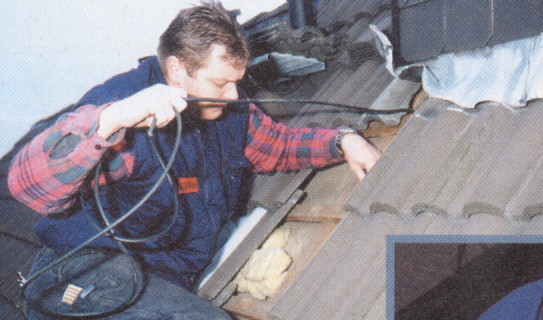

Klettertour für Schwindelfreie. Das Dach ist zu steil, um auf den Pfannen zu laufen. Daher müssen die Monteure zunächst ein paar Ziegel entfernen. Einige Lücken |
dienen aber auch dazu, die Dachhaken zu befestigen. |
|

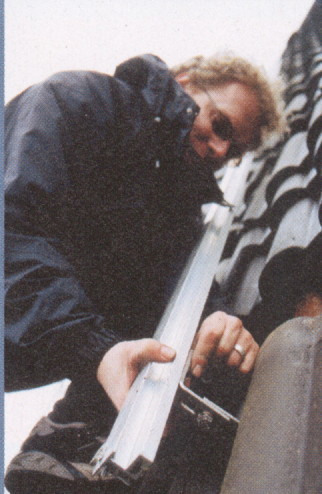

Sie werden mit Holzschrauben an den Sparren montiert und danach wieder mit Dachpfannen bedeckt, bevor die Profilschienen in vertikaler Richtung |

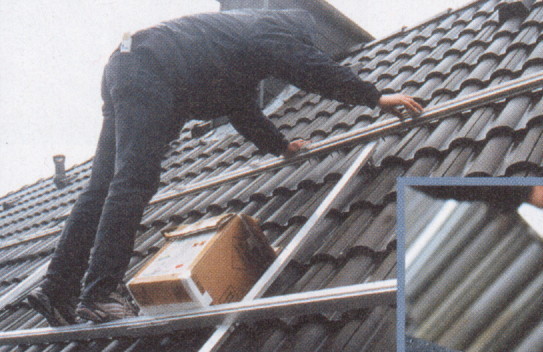

angebracht werden. Die horizontalen Profile des Montagesystems werden mit Edelstahlschrauben auf den senkrechten Schienen befestigt. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|

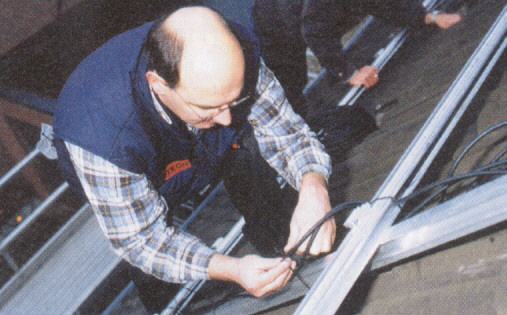

Das Montagesystem ist recht belastbar, wie man sieht, und die Installation geht schnell. Nun geht es an die Verkabelung. Alle Kabelbrücken werden mit UV beständigen |
|

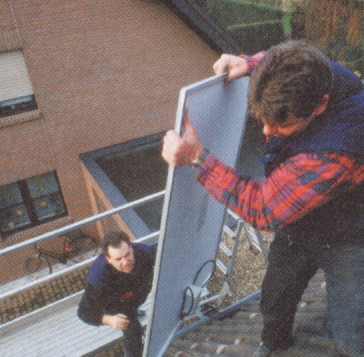

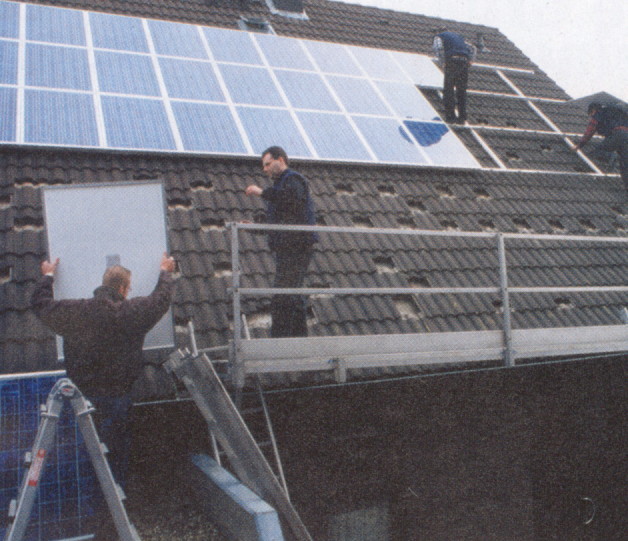

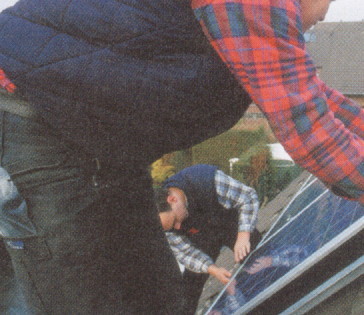

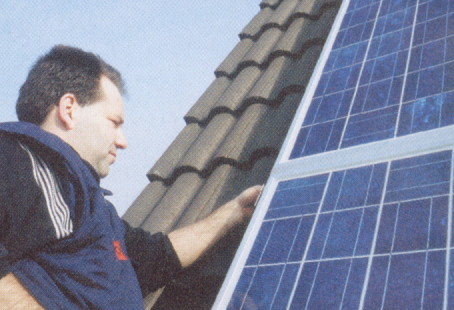

Kabelbindern an den Schienen fixiert. Jetzt kommen die Module in Einzelbefestigung aufs Dach. Innerhalb von 2 Std. sind 48 Module verkabelt und befestigt. |

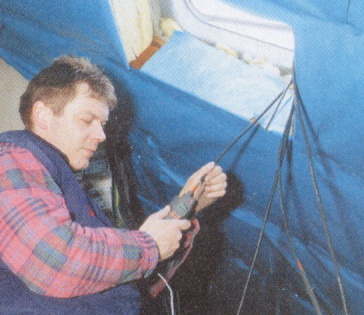

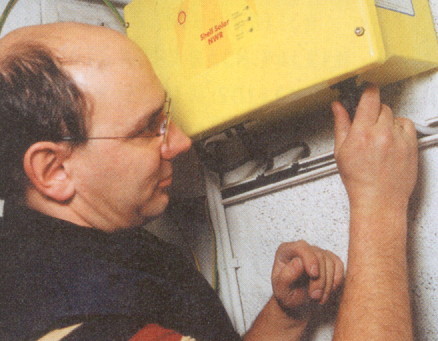

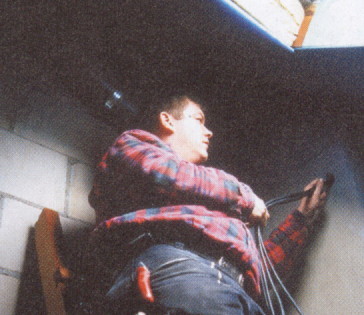

Nachdem die Strangspannung geprüft worden ist, werden die Strangleitungen an den Wechselrichter im Keller angeschlossen. Hier unten arbeiten die |

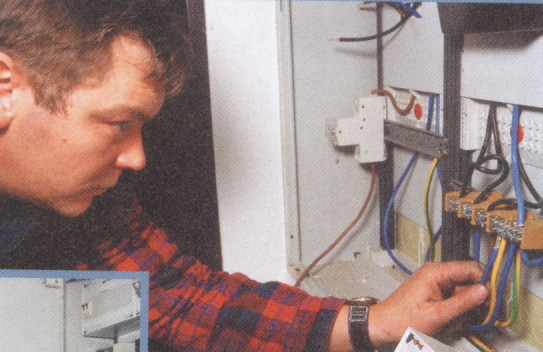

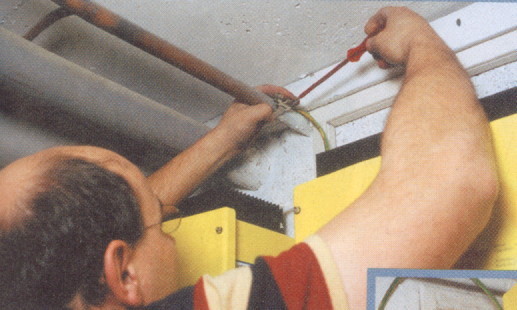

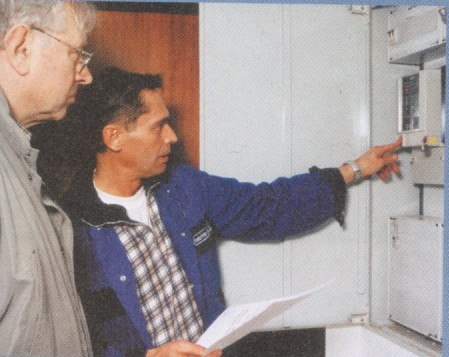

Wechselrichter am besten. Noch ein Erdungskabel angeschlossen. Das EVU kann den Zähler im separaten Zählerplatz befestigen. (Inbetrieb) |
